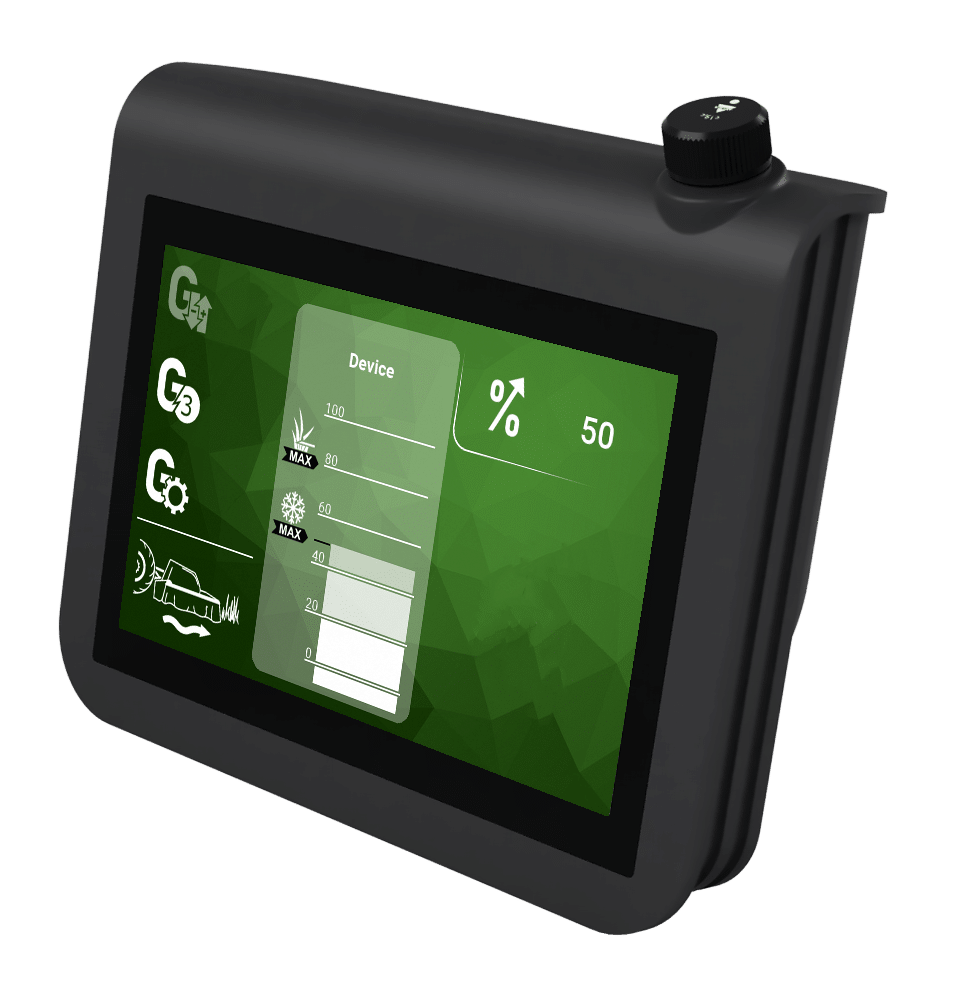

OCTO-05
Robustes grafisches Bediengerät für Bau-, Land- und Forstmaschinen, Kommunalgeräte und Sonderfahrzeuge. Durch einen minimalen Bedarf an Hard- und Softwareressourcen sind mit dem HMI-OCTO nunmehr auch in einfachen Anwendungen leistungsfähige und ergonomische Grafikfunktionen zu einem akzeptablen Preis erhältlich. Vom einfachen Bedien- und Anzeigegerät bis hin zur leistungsfähigen Zentralsteuerung ist mit dem HMI-OCTO alles möglich. Insbesondere die erstaunlich geringe Bootzeit und die Möglichkeit zur komplett kundenspezifischen Anpassung und Ausstattung der HMI-OCTO heben sich diese deutlich von anderen Bediengeräten des Marktes ab. Markenbewusste Kunden erhalten mit dem HMI-OCTO ein Bedien- und Anzeigegerät mit hohem Wiedererkennungswert.
geringe Boot-Zeit
0,6 bis maximal 1,6 Sekunden
professionelle Grafikfunktionen
embedded-GUI-Technologie aus dem Automotive Sektor, schnell und ressourcen-schonend, 3D Elemente inclusive
Ausstattung
hochauflösender Bildschirm von 5“ , 16,7 Millionen Farben, ablesbar bei allen Lichtverhältnissen, auch aus schrägem Winkel
moderner kapazitiver Multi-Touch (PCAP), Bedienelemente wie Potentiometer, Taster, Folientastaturen, Not-Stop-Tasten u.ä. problemlos integrierbar
Gehäuse
additive inhouse-Fertigung bei IBL-HYDRONIC, automotive-Interieur-Qualität
Ihr Firmen-Logo gelabelt, RAM-Halterung, Tafeleinbauversion oder spezifische Einbauverhältnisse, Schutzklassen je nach Anforderung, RAL-/Pantone- und Sonderfarben
Schnittstellen
2 CAN-Netzwerke, USB-OTG für externe Geräte oder USB-Stick
Optionale Add-On Baugruppen für CAN, I/O, Kamera, Ethernet, IoT (iblos-CLOUD-Master)
Programmierung
frei programmierbar in C oder CoDeSys3.5, Grafik GUI Embedded Wizard
Elektrischer Anschluss
Spannungsversorgung 12/24 VDC (9-32 VDC) selbstheilende Sicherung, load-dump-geschützt, geeignet für KFZ-Bordnetz, Spannung intern überwacht
Gehäuse
Pa12 aus additiver Fertigung, IP50 bis IP65, Aufbaugehäuse mit RAM-Halterung 1″, Frontafeleinbau, costumized Ausführung
Anschluss
2xCAN, 0V, Vdd, Freigabe,Fahrgeschwindigkeit M12 8polig
USB
USB-OTG, Micro-B-USB
Programmierung
über USB-Stick oder direkt mit PC über USB
Umgebungstemperatur
-20° C … +70° C (Lagerung -30°C…+80°C), nicht kondensierend
