modulare Steuerblöcke

Previous slide
Next slide

Hersteller von Maschinen mit wechselnden Ausstattungen oder optionalen Funktionen benötigen flexible und vielseitige Hydrauliksteuerungen. Speziell für den Einsatz in mobilen Arbeitsmaschinen entwickelt, arbeiten die load-sensing fähigen Steuerblöcke SW04 und SW10 mit Konstant- und Verstellpumpen. Die in die Ventilsektionen integrierten Zusatzfunktionen und die generelle Gestaltung der Blockarchitektur heben diese Steuerblöcke deutlich von anderen Blocksystemen ab. Sie bilden darüber hinaus die kompakteste Dichte an Funktionalität im Markt ab. Steuerblöcke mit den modularen Blocksystemen SW04 und SW10 ergeben leistungsfähige Hydrauliksteuerungen, die alle Funktionen einer Maschine abbilden. Die Integration von iblos-IMPact-Modulen ergeben einfach zu handhabende, anschlussfertige Komplett-Baugruppen mit integriertem CAN-Bus.

  • geringes Gewicht
  • flexibel und hochfunktionell
  • optimaler Anschluss der Hydraulikleitungen
  • kompakte Bauweise
  • besonders für Maschinen mit wechselnder Funktionalität geeignet

easy-to-use-Technologie

  • iblos-IMPact-Steuergeräte
  • Systemkabelbäume
  • Load-Sensing Steuerungen mit Konstant- und Verstellpumpe
  • grundlegende Standardfunktion von Mobilsteuerblöcken
  • integrierte zusätzliche Funktionen, Sekundärfunktionen mit Drossel-, Druck-, Lasthalte-, Bremsventilen u.s.w.
  • on/off- und Proportionalsteuerung
  • lastunabhänge Verbraucherfunktionen
  • elektro-proportionale, leckfreie Lastkontrolle
  • anwendungsspezifische Funktionen
  • Eingangssektionen für Konstant- und Verstellpumpe
  • Mehrkreispumpenanschluss
  • Sektionen für Standard- und Sonderfunktionen
  • horizontale und vertikale Modularität
  • Funktionalität durch Komponentenbestückung anpassbar
  • alle Baugrößen untereinander kombinierbar

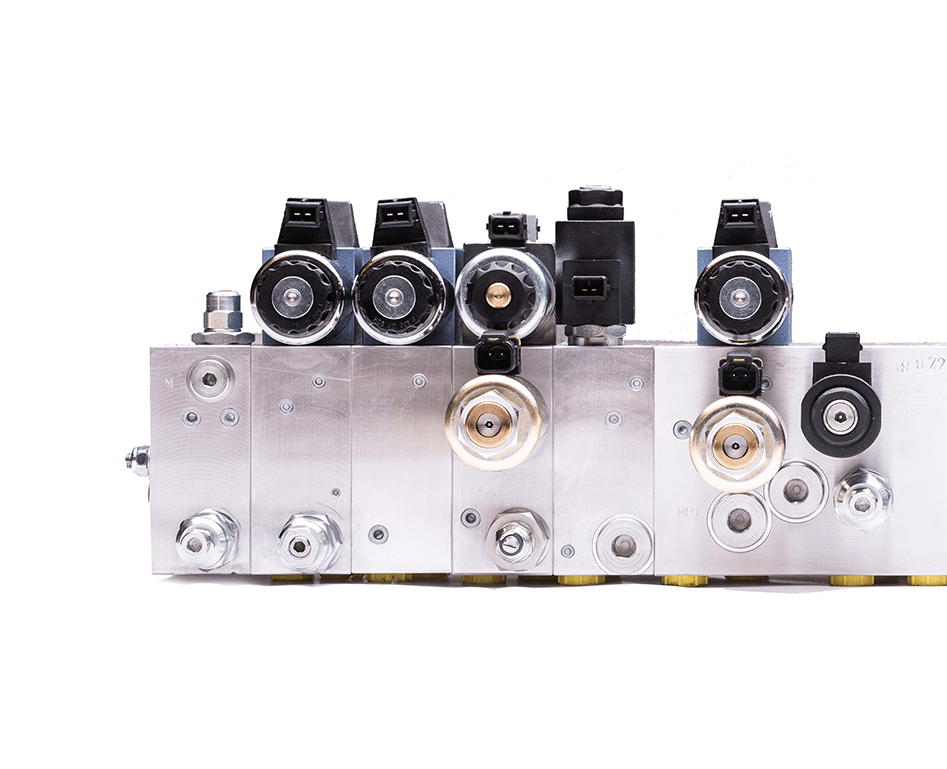

Steuerblock SW-04
Druck
maximal in P: 250bar
maximal in A/B: 250bar
maximal in T: 10bar

Durchfluss
max in P/T: 60l/min
max in A/B: 30l/min

Steuerblock SW-10
Druck
maximal in P: 250bar
maximal in A/B G3/8: 250bar
maximal in T: 10bar

Durchfluss
maximal in P/T: 120l/min
maximal in A/B: 60l/min

modulare Steuerblöcke SW04 und SW10
